Подробная информация о продукте:
|
Выделить: | Сверление,фрезирование,шлифовка |
---|
Минимальное количество заказов: 1 комплект/комплект
Возможность поставки: 300 комплектов в месяц
Порт: Циндао
Условия оплаты: T/T
Состояние: Новое
Место происхождения: Шаньдун, Китай (Континент)
Марка: GNG
CNC или нет: CNC
Сертификация: CE
Гарантия: 1 год
Послепродажное обслуживание: За рубежом обслуживание не предоставлено
Детали доставки: 30-45 дней
Спецификации

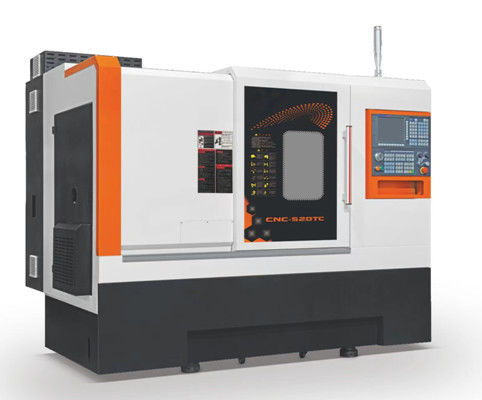

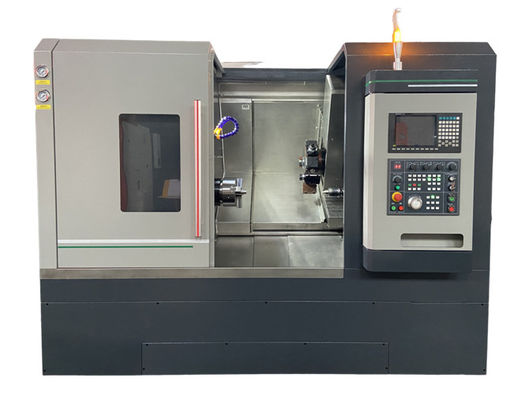

Параметры станка CNC-650TC для обрабатывающей фрезерной машины
Технические параметры | Стандартная конфигурация | |||||
проект | Имя | параметр | Наименование аксессуара | Производство | Бренд |
Примечания |
рамки кроватей | Кровать, основание из высококачественного чугуна в один, 30°наклонная кровать | система численного управления | Япония | |||
Диапазон обработки |
Максимальный вращающийся диаметр кровати | 600 мм | Слуга шпинделя |
Япония | ||
Максимальный диаметр диска для обработки | 320 мм | Сервоуправление оси питания |
Япония | |||
Максимальный диаметр обработки пластинки сопротивления | 320 мм | Серво башни |
Совместное предприятие | |||
Максимальная длина обработки слитков | 480 мм | Механические шпиндели |
Тайвань |
Цзянчунь | ||
Максимальная стойка через диаметр отверстия | Ф51 | винтовой подшипник |
Япония | НАЧИ | ||
линейное руководство на роликах |
Тайвань | Иньтай | ||||
кормление ходом |
Максимальное движение по оси X | 220 мм | шаровой винт |
Тайвань | FANUC 0I-TF | 5 мешков |
Максимальное движение по оси Z | 520 мм | Сервоприводная башня |
Тайвань | FANUC | ||
Скорость быстрого движения оси X/Z | 30 минут | полые гидравлические колпаки |
Тайвань | FANUC | ||
Диаметр винта X/Z | X:4010 Z:32/10 | Гидравлическая система |
Совместное предприятие | TAIDA/HUICHUAN | ||
Ширина линейного проводника X/Z | 45 мм | автоматическая система смазки |
Совместное предприятие | YUPU | ||
Сервомотор X-оси | β12(С тормозом ) |
Насос для охлаждения воды |
Совместное предприятие | Ваньцзян | ||
Сервомотор Z-оси | β12 | Электрические компоненты |
Франция | |||
Сервомотор башни | 3 н.м. | |||||
Мотор силовой головки | β12 | |||||
ТочностьОГЭ О | Точность позиционирования оси X и Z | ± 0,003 мм | ||||
Повторяемость по оси X и Z | ± 0,003 мм | |||||
Остров |
Спецификация рукава хвостового состава | Моховые# 5 | ||||
Путешествие хвостового хвоста | 25 ~ 525 | случайный файл | ||||
Диапазон давления коктейля | 5 ~ 25Pa | Производственный сертификат * 1 экземпляр Инструкции по работе системы * 1 экземпляр Руководство по программированию системы * 1 экземпляр |
||||
Режим движения хвостового состава | Программируемое гидравлическое движение | |||||
Свинцовый |
Тип носа шпинделя | А2-8 | ||||
Свинцовый диаметр отверстия | Φ101 | |||||
Максимальная скорость вращения шпинделя | 4500 оборотов в минуту | |||||
Мощность сервомотора шпинделя | 11 кВт | |||||
Инструмент |

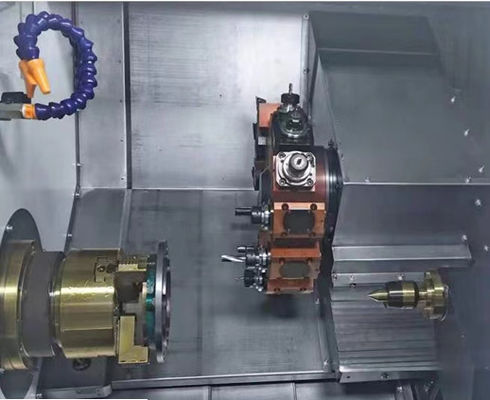

Сервоприводная башня |
BMT55/12T | ||||
Размер головы резака |
330 | |||||
Спецификации ручки | 25*25 | |||||
Скучный бар | Ф32 | |||||
0 градусов боковая фрезерная головка (1) |
ER32/3000Повернись. | |||||
Главная фрезерная головка на 90 градусов (1) |
ER32/3000Повернись. | |||||
Прочие |
Общая емкость |
26 кВт | ||||
Чистая масса инструментальной машины |
О4000 кг | |||||
Размер машины (длина * ширина * высота) |
2800*1700*2000 |
Между описанием продукта, данными и реальностью могут быть ошибки, если есть какие-либо изменения, будут уведомлены отдельно!
характеристики продукта
Высокая жесткость, тяжелое резение, высокая стабильность: использование наклонного лежащего типа с интегральным литьем, конструкция лежащего наклон 30 ° и с толстой конструкцией арматуры,для минимизации искажения и тепловой деформации.
Высокая точность и высокая динамическая реакция: передней и задней стороной используются высокоточные шаровые подшипники, чтобы шпиндель мог получить высокую жесткость и высокую точность вращения шпинделя.Сервоустройство шпинделя имеет высокую точность и удобное обслуживание.
Высокая эффективность: максимальная скорость шпинделя 4500 оборотов в минуту, быстрое движение до 30 м / мин. Благодаря конфигурации системы Fanaco CNC реализуется интерполяция связи оси X-C,и виртуальная функция оси Y реализована.
